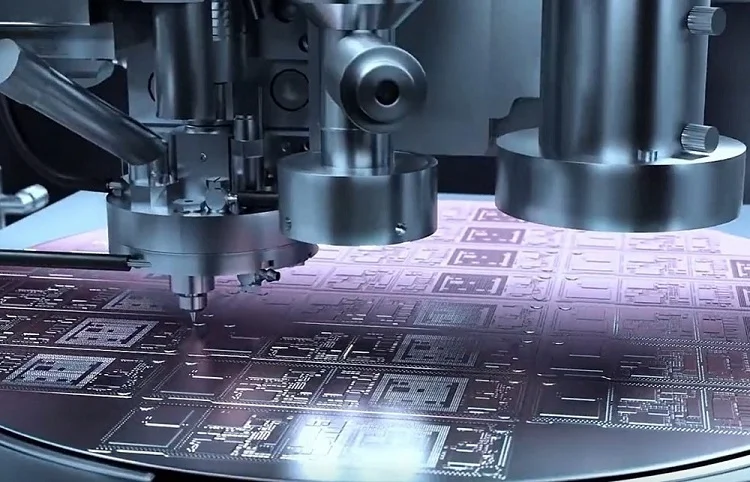

隨著Chiplet異構集成、HBM高帶寬存儲、微型BGA、SiP系統級封裝全面普及，半導體植球工藝正式進入超細間距時代。當下先進封裝主流間距已從0.1mm–0.15mm向0.04mm–0.08mm極致微間距迭代，錫球尺寸更小、焊盤排布更密、工藝容錯率被壓縮至極致。

激光植球憑借無模板、高精度、高柔性的優勢，成為超細間距封裝的核心工藝，但在量產過程中，橋連短路、芯片熱損傷、錫球氧化失效三大頑疾始終困擾著封裝廠商。不同于常規間距植球，超細場景下的缺陷并非單一參數問題，而是光路、熱控、環境、材料、檢測全鏈條適配失衡導致。

紫宸激光深度拆解三大高頻缺陷的核心成因、量產危害，同時匹配可直接落地的工藝優化、設備調試、產線管控方案，徹底解決超細間距植球良率波動、批次不穩定、可靠性不達標等量產難題。

一、超細間距植球的核心工藝?yán)Ь常喝蒎e率近乎歸零

常規間距植球工藝可依靠設備兼容性、工藝余量抵消微小誤差，但超細間距場景下，任何細微的參數偏差、環境波動、設備精度偏移，都會直接轉化為顯性缺陷。其核心痛點集中三點：

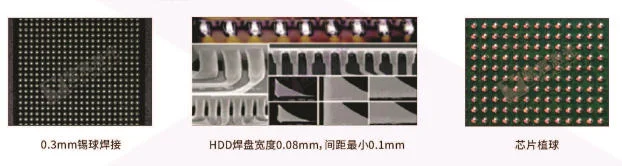

1. 間距極小，熔融錫液鋪展范圍難以精準控制，極易出現相鄰錫球連通橋連；

2. 微焊點熱容極低，激光能量微小過載、熱量滯留，就會引發基材、芯片隱性熱損傷；

3. 錫球比表面積大幅增大，高溫熔接過程中接觸空氣面積更大，氧化速率呈幾何級提升，直接影響焊點潤濕與可靠性。

可以說，超細間距植球的量產核心，本質就是控形、控溫、控氧化的精細化博弈。

二、三大高頻缺陷深度解析：成因、危害與優化方案

（一）橋連缺陷：超細間距量產最高發、最難根治的短路隱患

缺陷表現：相鄰微錫球熔融后連通、引腳短路，多批量集中出現，返工率極高，是超細間距SiP、HBM封裝的主要不良來源。

核心成因拆解

1. 激光能量與脈寬不匹配：超細焊點熱容極低，沿用常規植球的高功率、寬脈寬參數，會導致錫球過度熔融、錫液鋪展范圍超標，超出微間距安全閾值，直接觸碰相鄰焊點形成橋連。

2. 定位偏差與供球精度不足：微間距下微米級定位偏移、供球偏心，都會讓錫球落點偏移焊盤中心，熔融后單側鋪展過多，觸發相鄰橋連；同時供球粒徑一致性差，大尺寸錫球也會大幅提升橋連概率。

3. 焊盤基材潤濕性失衡：焊盤表面氧化、殘留污漬、鍍層不均，會導致錫液潤濕不均勻，出現定向鋪展偏移，局部溢錫引發短路。

4. 冷卻節奏失控：批量植球時板面積熱嚴重，后序焊點冷卻速度變慢，錫液凝固延遲，極易與周邊未完全凝固焊點粘連橋連。

落地優化方案

1. 工藝參數精細化重構：摒棄通用參數，采用低功率、短脈寬、快掃描適配模式，精準控制單球熔融熱量，限制錫液鋪展半徑，從源頭杜絕溢錫；根據0.06–0.1mm不同間距梯度，建立專屬參數模板庫。

2. 升級高精度定位與供球系統：搭載雙視覺對位、雙光源協同定位技術，將定位精度控制在微米級；采用高精度定量供球模塊，保證錫球粒徑、落點高度一致，杜絕偏心植球。

3. 焊盤前置預處理：量產前通過等離子清洗去除焊盤表面氧化層、粉塵、殘膠，統一基材潤濕性，避免錫液定向偏移鋪展。

4. 分區控溫與間歇冷卻：采用板面分區植球、分段降溫工藝，搭配動態熱補償技術，避免局部積熱，縮短錫液凝固周期，杜絕粘連橋連。

（二）熱損傷缺陷：隱性最高、最易導致可靠性失效的工藝隱患

缺陷表現：外觀無明顯異常，但芯片表層灼傷、介質層開裂、基板分層、IMC合金層異常增厚，后期高低溫循環、老化測試中批量出現虛焊、脫球、器件失效，是車規、高可靠封裝認證的主要卡點。

核心成因拆解

1. 熱影響區管控失效：超細植球追求高能量密度，激光光斑過小、能量集中度過高，熱量無法均勻擴散，瞬間高溫?fù)舸┪⒑更c周邊介質層，造成隱性熱損傷。

2. 熱量累積疊加：高密度陣列植球過程中，焊點間距極小，單球熱量相互疊加，局部溫度持續飆升，超出芯片、陶瓷基板耐熱閾值，引發基材分層、微裂紋。

3. 參數固化不適配：未根據基材差異調整參數，陶瓷基板、高導熱基材散熱快，盲目提升激光功率補償熔接效果，極易造成過熔、熱損傷；輕薄芯片基材耐熱性差，無法耐受常規植球熱輸入。

4. 光斑匹配不合理：光斑尺寸與微焊盤不匹配，光斑偏移覆蓋周邊無源區域、線路層，造成非焊接區域熱灼傷。

落地優化方案

1. 精準控溫降熱損：采用脈沖精細化控溫、漸變能量輸出模式，降低峰值溫度、縮短熱量滯留時間，嚴格控制熱影響區范圍，實現“只熔錫、不傷板”。

2. 智能分區工藝適配：針對高密度陣列，采用隔行、交錯植球工藝，規避熱量疊加；根據FR4、陶瓷、銅基材、輕薄芯片的導熱、耐熱特性，分類定制能量參數。

3. 光斑與定位優化：微調光斑尺寸適配微焊盤規格，優化光路同軸精度，杜絕光斑偏移灼傷周邊線路與介質層。

4. 輔助隔熱防護：針對熱敏感芯片，搭配耐高溫隔熱治具、局部隔熱防護，進一步隔絕多余熱量傳導。

（三）錫球氧化缺陷：良率波動、焊點虛焊的隱形元兇

缺陷表現：錫球表面發灰、無光、粗糙，焊點潤濕不良、虛焊、結合力不足，批量生產良率忽高忽低，長期服役易出現焊點脫落、接觸不良，超細間距場景下氧化缺陷發生率遠高于常規工藝。

核心成因拆解

1. 比表面積激增，氧化加劇：超細錫球尺寸微小，相較于常規錫球，單位體積接觸空氣面積大幅增加，高溫熔融階段氧化反應速度成倍提升，快速形成致密氧化層，阻礙錫液潤濕。

2. 保護氛圍不達標：普通氮氣純度不足、氣壓不穩定、吹氣位置偏移，無法在微焊點周圍形成完整無氧保護層，高溫下錫料、新鮮焊盤金屬快速二次氧化。

3. 環境溫濕度失控：車間濕度偏高、粉塵過多，焊接區域水汽、雜質附著，加劇熔融錫球氧化，同時引發焊點空洞、潤濕不良。

4. 焊盤前置氧化未清除：焊盤長期暴露空氣中，表面形成納米級氧化層，未徹底清洗就進行植球，會直接導致錫球與焊盤冶金結合失效，出現假性焊接。

落地優化方案

1. 高純氮氣閉環防護：搭載99.99%–99.999%高純氮氣同軸保護系統，穩定控制氣壓0.5MPa、焊接區域氧含量≤30ppm，全程隔絕氧氣，從根源抑制高溫二次氧化，保障錫球光亮飽滿、潤濕均勻。

2. 前置等離子活化清洗：量產前統一對焊盤進行等離子清洗，徹底去除表面氧化層、粉塵、殘膠、水汽，激活焊盤表面活性，大幅提升錫料潤濕性與焊接結合強度。

3. 嚴控產線環境參數：將植球工序置于恒溫恒濕無塵車間，控制環境濕度穩定達標，減少水汽、粉塵對微焊點的污染與氧化影響。

4. 縮短高溫暴露時長：優化激光工藝節拍，快速熔融、快速冷卻，減少錫球高溫裸露時間，最大程度降低氧化概率。

三、量產良率閉環：從單點優化到全鏈條管控

超細間距植球的缺陷管控，絕非單一參數調試即可解決，想要實現穩定量產，必須搭建工藝+設備+環境+檢測全維度閉環體系：

1. 工藝分層：按間距、基材、芯片類型建立標準化超細植球參數庫，杜絕參數混用、隨意調試；

2. 設備穩控：定期校準光路精度、平臺運動精度、氮氣保護系統，保證設備長期穩定性；

3. 環境管控：固化車間溫濕度、潔凈度、氣體參數，消除環境變量干擾；

4. 精準檢測：搭配高精度3D在線檢測，100%篩查微間距橋連、球高偏差、氧化不良、虛焊隱性缺陷，避免不良品流入后道工序。

四、總結：超細植球的核心是“極致精細化管控”

在先進封裝向微型化、高密度、高可靠性持續迭代的當下，超細間距激光植球不再是“能做即可”，而是高精度、低損傷、零氧化、高穩定的綜合能力比拼。

橋連、熱損傷、錫球氧化三大痛點，本質是粗放式常規工藝與超細微間距嚴苛需求的適配矛盾。紫宸激光微球植球機通過精準能量調控、惰性氛圍防護、前置基材處理、全流程閉環管控，可徹底破解超細間距植球量產難題，同時滿足消費級高密度封裝、車規高可靠封裝的雙重品質要求，助力先進封裝良率與可靠性持續升級。
